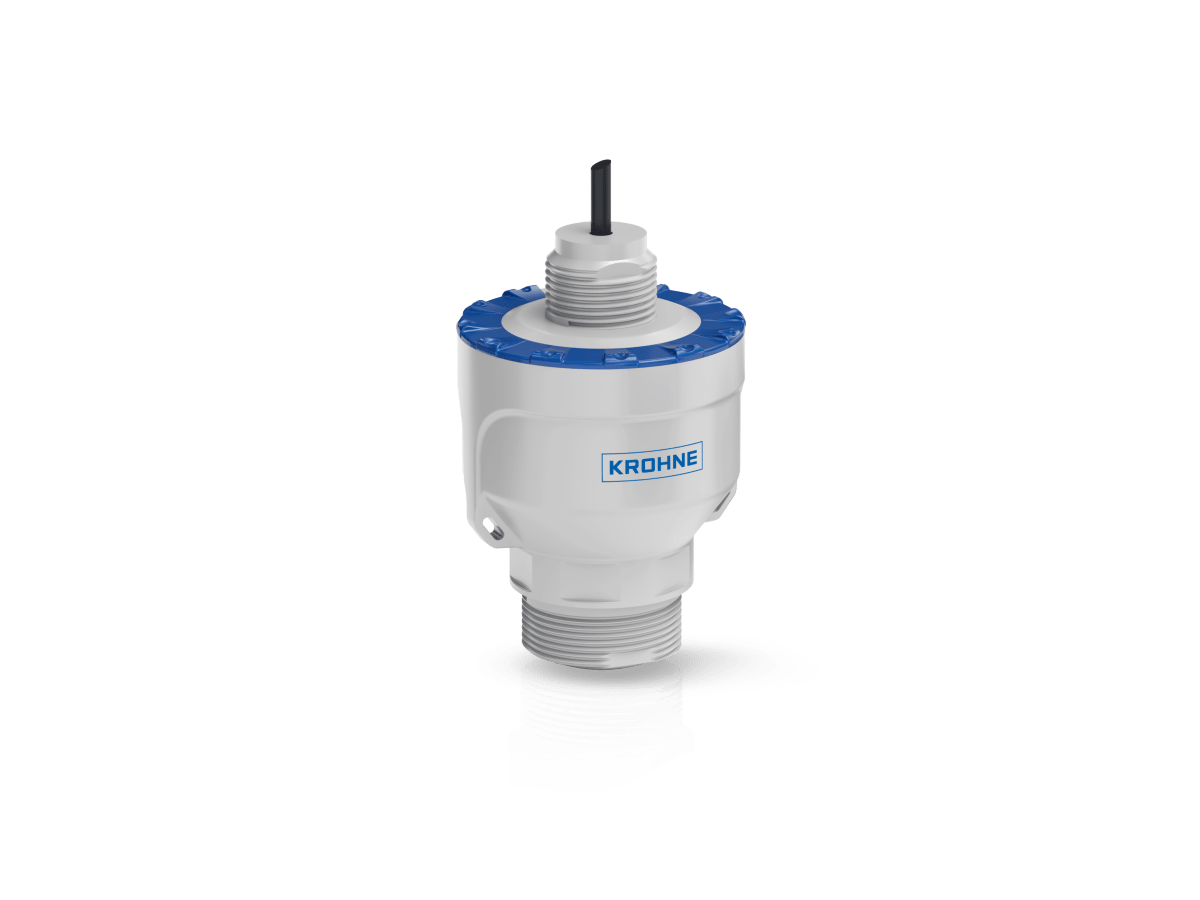

KROHNE OPTIWAVE 1520 Radar Level Transmitter Technical Data and Selection Guide
جهاز إرسال مستوى الرادار KROHNE OPTIWAVE 1520 is supplied by SANTAN for industrial pipeline instrumentation, project procurement and maintenance replacement. This page summarizes model-specific data for preliminary engineering selection.
Verified Technical Specifications
| Measuring principle | 80 GHz FMCW radar |
|---|---|
| نطاق القياس | Up to 10 m |
| الدقة | ±5 mm |
| توصيل العملية | G 1½ or 1½ NPT |
| الإخراج / الاتصالات | 4–20 mA, HART and Bluetooth options by configuration |
| التثبيت | Compact non-contact mounting for liquids and simple solids |
| Application data | Confirm dielectric constant, nozzle, pressure and temperature |
Values depend on the complete order code and selected options. Confirm the latest manufacturer datasheet before final specification.
Selection Data Required
- Process medium, density and viscosity
- Minimum, normal and maximum range or flow
- Operating and design pressure and temperature
- Process connection, wetted materials and enclosure
- Output, protocol, power supply and hazardous-area approval
Industry Applications
Typical applications include oil and gas pipelines, chemical processing, power and steam systems, water treatment, storage tanks, compressor skids and machinery automation. Suitability must be checked against the actual process data.
Related Products and Solutions
Official Technical Reference
KROHNE official product documentation for OPTIWAVE 1520
طلب عرض سعر
Send the complete model code, quantity and process data to sales@santanfluid.com. WhatsApp: +86 136 9022 3185 (China) or +62 823 1767 3750 (Indonesia). No online payment is required.
ملخص المواصفات الفنية القياسية
استخدم هذه الحقول للاختيار الأولي. تعتمد القيم النهائية على رمز نموذج المصنع الكامل والخيارات المحددة.
| النموذج | جهاز إرسال مستوى الرادار KROHNE OPTIWAVE 1520 |
|---|---|
| نطاق القياس | رادار FMCW بتردد 80 GHz للسوائل والحبيبات؛ نطاق القياس من 0 إلى 10 م؛ ضغط العملية حتى 5 bar |
| الدقة | دقة السائل +/-5 مم فوق 0.2 م؛ الدقة 1 مم و repeatability +/-1 مم |
| توصيلة العملية | هوائي عدسة PVDF مثبتة بشكل مسطح مع إصدارات مترابطة G أو NPT؛ خيار IP68 متاح |
| إشارة الخرج | 2-wire 4-20 mA HART 7 مع تجهيز Bluetooth من خلال OPTICHECK Level Mobile |
| الشهادات | IP66/IP67/IP68 حسب الإصدار؛ موافقات المواقع الخطرة والراديو الإقليمية تعتمد على التكوين |
| صناعات التطبيق | المياه ومياه الصرف؛ محطات الضخ؛ أحواض؛ حمأة الصرف الصحي؛ خزانات المرافق وتخزين الحبيبات |
