الوصف
ملخص المنتج

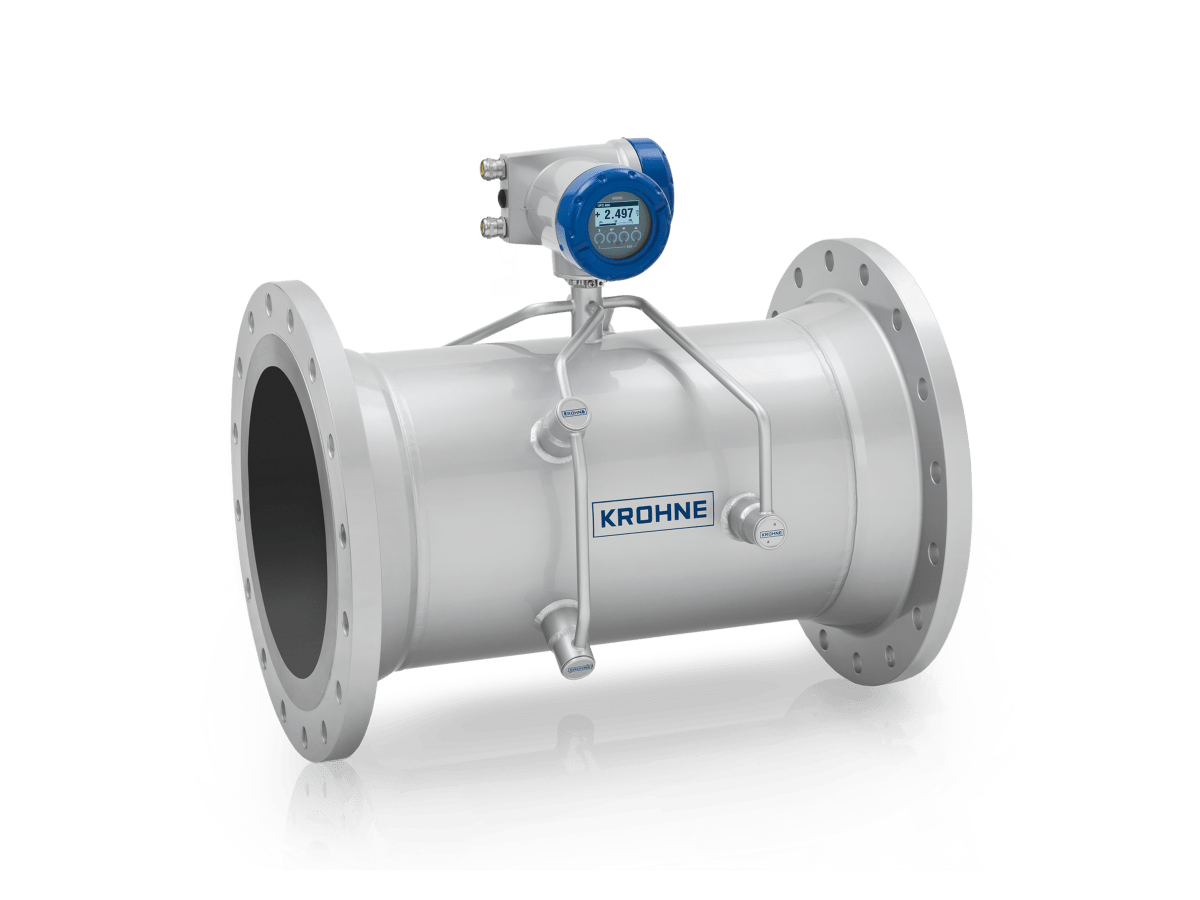

The KROHNE OPTISONIC 3400 is a three-path inline ultrasonic flowmeter for liquid process applications. Its full-bore design provides bidirectional measurement without moving parts or pressure loss and supports standard, cryogenic and high-temperature versions.
معلومات عائلة المنتجات KROHNE
This page summarizes the engineering scope of the KROHNE OPTISONIC 3400 Ultrasonic Flowmeter. Final selection must be verified against current KROHNE technical documentation, process data and required approvals before ordering.
المعاملات الفنية والاختيار المفصل
| نموذج المنتج | OPTISONIC 3400 Ultrasonic Flowmeter |
|---|---|
| مبدأ القياس | Three-path transit-time ultrasonic flow measurement |
| الخدمة النموذجية | Homogeneous aqueous and viscous liquids |
| مفهوم التثبيت | Inline flanged or welded-end full-bore meter |
| الاتصالات / الإخراج | Multiple current outputs plus HART, Modbus, Foundation Fieldbus or PROFIBUS options |
| دليل الأداء | DN25 to DN3000 family; process versions from cryogenic to high temperature |
| المواد والتكوين | Flowtube and flange materials selected for pressure and corrosion conditions |
| الشركة المصنعة / العلامة التجارية | KROHNE |
| تأكيد النموذج | تعتمد المواصفات النهائية على كود النموذج المطلوب الكامل وبيانات العملية |
| الدعم التجاري | توفر Santan Fluid مراجعة النموذج والعروض ودعم التوريد الدولي |
تطبيقات الصناعة النموذجية
- Water transportation pipelines
- Cryogenic liquid flow
- Hydrocarbon process measurement
- Large-diameter utility flow
المعلومات المطلوبة لاختيار النموذج
- Pipe size and flow velocity
- Liquid viscosity and acoustic properties
- الضغط ودرجة الحرارة
- Flange or weld-end standard
- Communication, SIL and remote-mounting needs
ملاحظات فنية
يجب أن يأخذ الاختيار في الاعتبار ظروف العملية وتوافق المواد الرطبة والهندسة التثبيت وبروتوكول الاتصال والتشخيص ومتطلبات المنطقة الخطرة. أسماء المنتجات والعلامات التجارية مملوكة لأصحابها.
اطلب تأكيد النموذج والعرض
أرسل ورقة بيانات العملية والرمز النموذجي المطلوب أو وصف التطبيق إلى فريق القياس الخاص بنا.
البريد الإلكتروني: sales@santanfluid.com
WhatsApp: +8613690223185
ملخص المواصفات الفنية القياسية
استخدم هذه الحقول للاختيار الأولي. تعتمد القيم النهائية على رمز نموذج المصنع الكامل والخيارات المحددة.
| النموذج | مقياس التدفق فوق الصوتي KROHNE OPTISONIC 3400 |
|---|---|
| نطاق القياس | Bidirectional liquid velocity 0.3 to 20 m/s; nominal sizes DN25 to DN3000 |
| الدقة | +/-0.3% of measured value +/-2 mm/s; repeatability 0.2% under reference conditions |
| توصيلة العملية | EN 1092-1 flanges PN6 to PN100 or ASME B16.5 Class 150 to 900; compact and remote versions |
| إشارة الخرج | Current/HART 7, pulse, frequency and status I/O; Modbus RS485, FOUNDATION Fieldbus and PROFIBUS PA options |
| الشهادات | ATEX, IECEx, cCSAus and NEPSI hazardous-area approvals; NAMUR NE 107 diagnostics |
| صناعات التطبيق | Chemical; refinery; power; water; cryogenic liquids; high-temperature and high-viscosity process liquids |
