الوصف

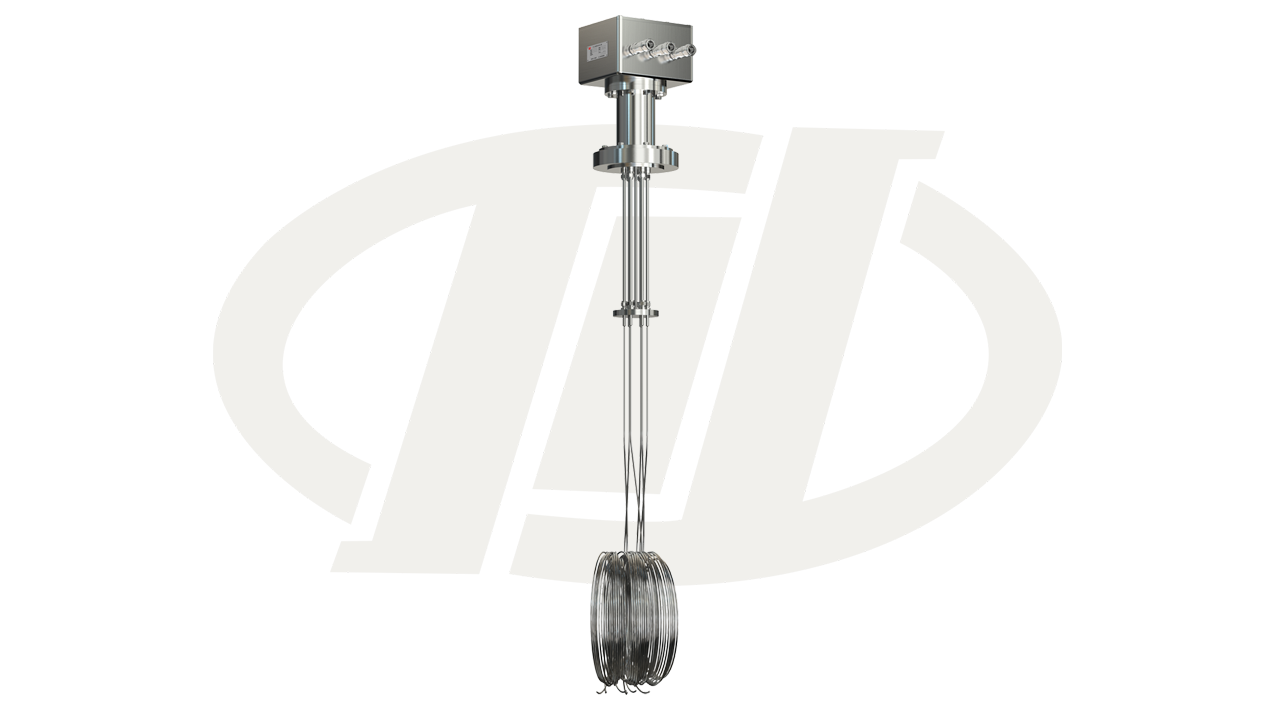

Chuanyi WR Series Thermocouple Technical Data and Selection Guide
مزدوجة حرارية من Chuanyi سلسلة WR is supplied by SANTAN for industrial process control, pipeline instrumentation and maintenance replacement projects.
ملخص المنتج
Chuanyi WR series thermocouples measure industrial process temperature using the Seebeck effect. The product family includes assembled and mineral-insulated constructions combined with application-specific thermowells, mounting components and terminal heads.
Chuanyi Product-Family Information
The WR family is used across petroleum, petrochemical, coal chemical, fine chemical, power, metallurgy and building-material processes. Sensor construction and protection assemblies are selected for temperature, pressure, corrosion, vibration, abrasion and response-time requirements.
معاملات تقنية مفصلة
| Parameter | Selection Guidance |
|---|---|
| مبدأ القياس | Thermoelectric voltage generated by two dissimilar conductors |
| Sensor types | Thermocouple type selected for temperature range, atmosphere and accuracy requirement |
| Construction | Assembled or mineral-insulated (MI) element |
| Junction | Grounded, ungrounded or exposed junction according to response and isolation needs |
| الحماية | Thermowell or protection tube selected for pressure, velocity, corrosion and abrasion |
| Process mounting | Threaded, flanged, welded socket or project-specific assembly |
| Electrical connection | Terminal head or transmitter assembly; extension/compensation cable must match thermocouple type |
| Response time | Depends on element diameter, junction construction, sheath and thermowell design |
| الدقة | Tolerance class and calibration requirement to be specified |
| Options | Duplex element, head-mounted transmitter, local display and hazardous-area configuration |
تطبيقات الصناعة النموذجية
Reactors, furnaces, boilers, steam lines, heat exchangers, kilns, process vessels, rotating equipment and high-temperature piping.
المعلومات المطلوبة لاختيار النموذج
Thermocouple type, measuring and design temperature, process pressure, medium, sheath and thermowell material, insertion length, process connection, junction type, element diameter, head type, transmitter/output, hazardous-area certification and calibration.
ملاحظات فنية
- Confirm the complete model code and nameplate data before ordering a replacement.
- Verify process compatibility, pressure/temperature limits and installation conditions against the approved manufacturer datasheet.
- Final specifications vary by model suffix, material, connection, signal and certification option.
- SANTAN can review datasheets, project tags and replacement requirements before quotation.
Request Technical Confirmation and Quotation
Send the model, quantity, nameplate photo or process data to sales@santanfluid.com أو اتصل WhatsApp +86 136 9022 318. No online payment is required.
ملخص المواصفات الفنية القياسية
استخدم هذه الحقول للاختيار الأولي. تعتمد القيم النهائية على رمز نموذج المصنع الكامل والخيارات المحددة.
| النموذج | مزدوجة حرارية من Chuanyi سلسلة WR |
|---|---|
| نطاق القياس | يعتمد على التكوين؛ أكد النطاق المطلوب والكود النموذج الكامل. |
| الدقة | يعتمد على التكوين؛ أكد فئة الدقة والنطاق المعاير. |
| توصيلة العملية | يعتمد على التكوين؛ أكد الحجم والتصنيف والمعيار والمواد المبللة. |
| إشارة الخرج | يعتمد على التكوين؛ تأكيد متطلبات التناظري والرقمي والاتصالات. |
| الشهادات | أكد موافقات المناطق الخطرة والسلامة الوظيفية والصحية والبحرية أو نقل الحضانة برمز النموذج. |
| صناعات التطبيق | يعتمد على التطبيق؛ أكد الوسط وظروف العملية ومتطلبات الصناعة. |
